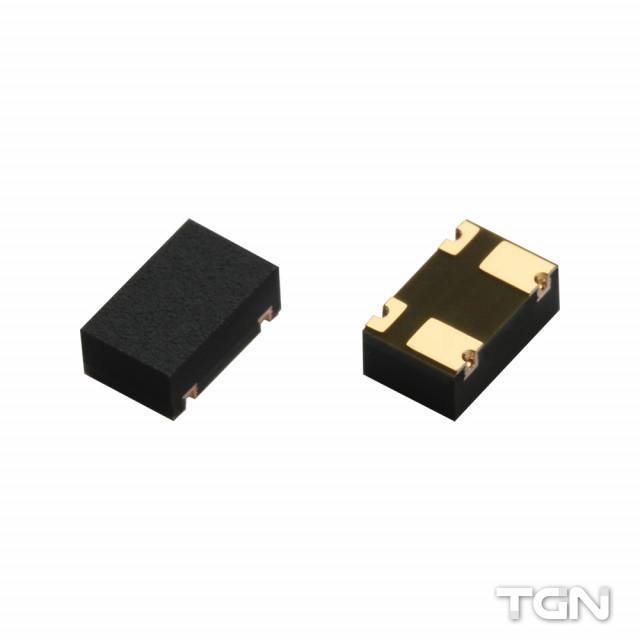

(TGN 대전) 도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(이하 '도시바')이 새로운 광계전기 3종(TLP3480/TLP3481/TLP3482)을 출시했다. 모두 새로운 P-SON4 패키지로 구성해 SOP 패키지 대비 마운팅 공간을 대폭 줄였다. 제품 출하는 14일 시작했다.

새로운 광계전기 3종은 오프상태 출력 터미널 전압 정격과 온상태 전류 정격 범위가 각각 30~100V, 4.5~2A로 SOP 패키지 제품군에 탑재된 제품군에 뒤떨어지지 않는다.

P-SON4는 마운팅 공간이 7.2mm²(typ.)로 고밀도 마운팅에 가장 적합한 패키지로 꼽힌다. 실제로 2.54SOP4와 2.54SOP6 패키지보다 마운팅 공간이 각각 74%, 84% 작다. 도시바의 최신 MOSFET 칩[1]을 수신단에 배치해 온저항을 낮춘 것도 강점이다.

TLP3480과 TLP3481, TLP3482의 온상태 전류 정격은 각각 4.5A와 3A, 2A로 높다. 따라서 다양한 측정 장비 애플리케이션에 사용할 수 있다.

적용 제품
, 반도체 검사기(메모리, SoC, LSI 등)
, 프로브 카드
, 입출력 인터페이스 보드

특징
, 새로운 소형 패키지 P-SON4로 구성: 2.1x3.4mm(typ.), 마운팅 공간 7.2mm²(typ.)
, 온상태 전류 정격 개선
TLP3480: 오프상태 출력 터미널 전압 정격: 30V, 온상태 전류 정격: 4.5A
TLP3481: 오프상태 출력 터미널 전압 정격: 60V, 온상태 전류 정격: 3A
TLP3482: 오프상태 출력 터미널 전압 정격: 100V, 온상태 전류 정격: 2A
